Выбор подходящих конденсаторов — важный этап при проектировании радиоэлектронных систем. Эти пассивные компоненты влияют на стабильность, фильтрацию, временные характеристики и общее качество работы схем. Неправильно подобранный конденсатор может привести к сбоям, помехам и перегреву. Чтобы избежать подобных проблем, необходимо учитывать тип конденсатора, его ёмкость, напряжение, температурный диапазон и поведение в рабочей частоте.

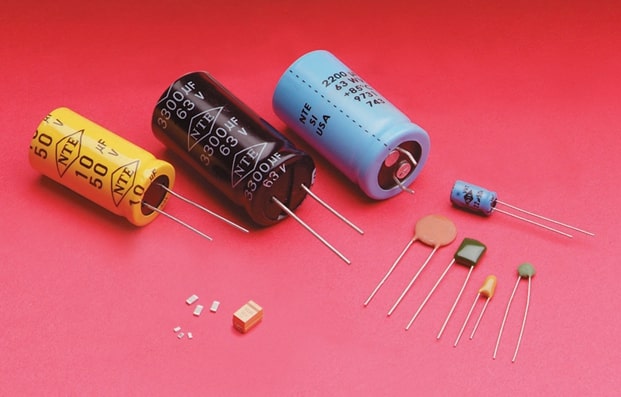

Типы конденсаторов и их преимущества
Конденсаторы бывают разных типов, каждый из которых обладает своими уникальными характеристиками и подходит для определённых задач. Керамические конденсаторы широко используются благодаря своей компактности, низкому сопротивлению и стабильности при высоких частотах. Они отлично подходят для фильтрации шумов и развязывающих цепей в радиочастотных системах, где важна точность и надёжность.
Электролитические конденсаторы характеризуются высокой ёмкостью и применяются там, где требуется накопление большого запаса энергии. Они часто используются в блоках питания и цепях сглаживания, однако имеют ограниченный срок службы и чувствительны к температурным перепадам. В то же время, танталовые конденсаторы предлагают лучшие показатели стабильности и меньшие габариты, но требуют осторожности при выборе из-за чувствительности к перенапряжениям.
Плёночные конденсаторы выделяются высокой надёжностью и малым уровнем потерь, что делает их незаменимыми в аудиотехнике и высокочастотных схемах. Их стабильность во времени и устойчивость к температурным изменениям позволяют использовать их в критичных приложениях. Таким образом, правильный выбор типа конденсатора зависит от конкретных условий эксплуатации и требований к характеристикам схемы.
Где и когда использовать электролитические конденсаторы
Электролитические конденсаторы часто применяются в тех местах схемы, где необходима высокая ёмкость для накопления и хранения энергии. Их главная задача — сглаживание пульсаций в блоках питания, где они стабилизируют напряжение, обеспечивая плавную работу устройств. Благодаря большой ёмкости и относительно низкой стоимости они становятся оптимальным выбором в источниках питания, усилителях и фильтрах.
Однако важно учитывать, что электролитические конденсаторы имеют определённые ограничения по сроку службы и температурному режиму. Их использование оправдано в условиях, где температура и напряжение находятся в пределах допустимых значений, иначе возрастает риск выхода из строя. Кроме того, эти конденсаторы менее эффективны на высоких частотах, что ограничивает их применение в радиочастотных цепях.
В связи с этим электролитические конденсаторы лучше всего подходят для низкочастотных цепей и энергетических узлов, где требуется стабильное накопление заряда. При проектировании важно правильно подобрать номиналы и учитывать условия эксплуатации, чтобы избежать преждевременных поломок и сохранить надёжность всей системы.
Как выбрать конденсаторы для фильтрации
При выборе конденсаторов для фильтрации важно учитывать частотный диапазон и тип сигнала, который необходимо сгладить или очистить. Конденсаторы должны эффективно подавлять шумы и пульсации, поэтому их параметры, такие как ёмкость, эквивалентное последовательное сопротивление (ESR) и допустимое напряжение, играют ключевую роль. Например, для фильтрации низкочастотных сигналов часто используют электролитические конденсаторы, обладающие большой ёмкостью, тогда как для высокочастотных цепей предпочтительнее керамические, которые лучше работают на высоких частотах и имеют низкое ESR.
Правильный подбор ёмкости помогает достичь необходимого уровня сглаживания, предотвращая проникновение нежелательных колебаний в цепь. Слишком маленькая ёмкость не справится с пульсациями, а чрезмерно большая может замедлить реакцию схемы и привести к ухудшению динамических характеристик. Также важно учитывать рабочее напряжение конденсатора — оно должно превышать максимальное напряжение в цепи с запасом для надежности и долговечности компонента.
Немаловажным фактором при выборе является тип корпуса и конструкция конденсатора, особенно если речь идет о компактных устройствах с ограниченным пространством на плате. Учитывая все эти аспекты, можно подобрать оптимальный конденсатор, который обеспечит эффективную фильтрацию и стабильную работу радиоэлектронного устройства.
Практические советы по выбору
При выборе конденсаторов важно ориентироваться не только на технические характеристики, но и на условия эксплуатации устройства. Температурный диапазон, уровень влажности и возможные механические нагрузки существенно влияют на надежность и срок службы компонента. Например, в сложных условиях стоит отдавать предпочтение конденсаторам с повышенной устойчивостью к температурным перепадам и вибрациям, что позволит избежать преждевременных отказов.
Еще один важный аспект — производитель и качество изготовления. На рынке представлено множество вариантов, но лучше выбирать проверенные бренды, которые гарантируют стабильные параметры и соответствие заявленным стандартам. Не стоит экономить на конденсаторах для критически важных узлов, поскольку низкокачественные компоненты могут привести к нестабильной работе всей системы.
Также не забывайте обращать внимание на габариты и тип монтажа. Современные компактные устройства требуют миниатюрных SMD-конденсаторов, которые обеспечивают удобство установки и надежный контакт. При этом выбор корпуса должен учитывать возможность отвода тепла и совместимость с остальными элементами схемы. Такой комплексный подход поможет подобрать оптимальные конденсаторы для эффективной и долговечной работы радиоэлектронных систем.
